1. 分布式理论:一致性算法 Paxos

在常见的分布式系统中,总会发生诸如机器宕机或者网络异常等情况。Paxos算法需要解决的问题就是如何在一个可能发生上述异常的分布式系统中:快速且正确的在集群内部对某个数据的值达成一致,并且保证不论发生以上任何异常,都不会破坏整个系统的一致性

分布式系统才用多副本进行存储数据 , 如果对多个副本执行序列不控制, 那多个副本执行更新操作,由于网络延迟 超时 等故障到值各个副本的数据不一致. 我们希望每个副本的执行序列是[ op1 op2 op3 .... opn ]不变的, 相同的. Paxos 一次来确定不可变变量 opi的取值 , 每次确定完Opi之后,各个副本执行opi操作,一次类推。

在一个集群环境中,要求所有机器上的状态是一致的,其中有2台机器想修改某个状态,机器A 想把状态改为 A,机器 B 想把状态改为 B,那么到底听谁的呢?

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/6fdaf662c0a947b8b6a5ab3aa4a16cc9~tplv-k3u1fbpfcp-zoom-1.image

那么要是协调者蹦了呢?

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/9586cf6a00864f99a1cffab42f3585d3~tplv-k3u1fbpfcp-zoom-1.image

所以需要对协调者也做备份,也要做集群。这时候,问题来了,这么多协调者,听谁的呢?

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/e9eae1dc32fb4827a98a5051d7a7d5ef~tplv-k3u1fbpfcp-zoom-1.image

基本概念-提案(Proposal)

最终要达成一致的value就在提案里Proposal信息包括提案编号 (Proposal ID) 和提议的值 (Value)

基本概念-4角色

  • Client:客户端
    • 客户端向分布式系统发出请求,并等待响应。例如,对分布式文件服务器中文件的写请求。
  • Proposer:提案发起者
    • 提案者提倡客户请求,试图说服Acceptor对此达成一致,并在发生冲突时充当协调者以推动协议向前发展
  • Acceptor:决策者,可以批准提案
    • Acceptor可以接受(accept)提案;如果某个提案被选定(chosen),那么该提案里的value就被选定了
  • Learners:最终决策的学习者
    • 学习者充当该协议的复制因素

这里需要说明的是,Proposer,Acceptor,Learners 会存在多份实例,一个进程可能充当不只一种角色

他们之间协作的流程是: Proposer提出提案,Accepter接收建议,然后Accepter之间 选定出一个最终提案Proposal https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/00b22161571541db81502f899cb2df9d~tplv-k3u1fbpfcp-zoom-1.image

问题描述

假设有一组可以提出提案的进程集合,那么对于一个一致性算法需要保证以下几点:

  • 在这些被提出的提案中,只有一个会被选定
  • 如果没有提案被提出,就不应该有被选定的提案。
  • 一个提案被选定后,那么所有进程都应该能学习(learn)到这个被选定的value

推导过程

最简单的方案——只有一个Acceptor

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/4ba0d722b8a6412aa98dd7f9ede4fdf6~tplv-k3u1fbpfcp-zoom-1.image

多个Proposer和多个Acceptor

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/4990354c31984466985e1bf957153310~tplv-k3u1fbpfcp-zoom-1.image

P1:一个Acceptor必须接受它收到的第一个提案 【An acceptor must accept the first proposal that it receives.】

但是,这又会引出另一个问题:如果每个Proposer分别提出不同的value,发给不同的Acceptor。根据P1, Acceptor分别接受自己收到的第一个提案,就导致不同的value被选定。出现了不一致。如下图:

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/507b58cbaeb141bb8e86856d7670960b~tplv-k3u1fbpfcp-zoom-1.image

规定:一个提案被选定需要被半数以上的Acceptor接受

​ 『一个Acceptor必须能够接受不止一个提案!』不然可能导致最终没有value被选定。

所以在这种情况下,我们使用一个全局的编号来标识每一个Acceptor批准的提案,当一个具有某value值的提案被 半数以上的Acceptor批准后,我们就认为该value被选定了.

P2:如果某个value为v的提案被选定了,那么每个编号更高的被选定提案的value必须也是v。【If a proposal with value v is chosen, then every higher-numbered proposal that is chosen has value v.】

P2a:如果某个value为v的提案被选定了,那么每个编号更高的被Acceptor接受的提案的value必须也是v【If a proposal with value v is chosen, then every higher-numbered proposal accepted by any acceptor has value v.】

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/2bf6e71f98ff4bb081656a325cd7f87d~tplv-k3u1fbpfcp-zoom-1.image

但是,考虑如下的情况:假设总的有5个Acceptor。

  1. Proposer2提出[M1,V1]的提案,
  2. Acceptor2~5(半数以上)均接受了该提案
  3. 于是对于Acceptor2~5和Proposer2来讲,它们都认为V1被选定。
  4. Acceptor1刚刚从宕机状态恢复过来(之前Acceptor1没有收到过任何提案)
  5. 此时Proposer1向Acceptor1发送了[M2,V2]的提案(V2≠V1且M2>M1)
  6. 对于Acceptor1来讲,这是它收到的第一个提案。根据P1(一个Acceptor必须接受它收到的第一个提

案。),Acceptor1必须接受该提案!同时Acceptor1认为V2被选定。这就出现了两个问题:

(1) Acceptor1认为V2被选定,Acceptor2~5和Proposer2认为V1被选定。出现了不一致。

(2) V1被选定了,但是编号更高的被Acceptor1接受的提案[M2,V2]的value为V2,且V2≠V1。这就跟P2a(如果某 个value为v的提案被选定了,那么每个编号更高的被Acceptor接受的提案的value必须也是v)矛盾了。

P2b:如果某个value为v的提案被选定了,那么之后任何Proposer提出的编号更高的提案的value必须也是v。【If a proposal with value v is chosen, then every higher-numbered proposal issued by any proposer has value v.】

P2c:对于任意的Mn和Vn,如果提案[Mn,Vn]被提出,那么肯定存在一个由半数以上的Acceptor组成的集合S,满足以下 两个条件中的任意一个:

  • 要么S中每个Acceptor都没有接受过编号小于Mn的提案
  • 要么S中所有Acceptor批准的所有编号小于Mn的提案中,编号最大的那个提案的value值为Vn

Proposer生成提案

这里有个比较重要的思想:Proposer生成提案之前,应该先去『学习』已经被选定或者可能被选定的value,然后 以该value作为自己提出的提案的value。如果没有value被选定,Proposer才可以自己决定value的值。这样才能达成一致。这个学习的阶段是通过一个『Prepare请求』实现的。

于是我们得到了如下的提案生成算法:

Proposer选择一个新的提案编号N,然后向某个Acceptor集合(半数以上)发送请求,要求该集合中的每个

Acceptor做出如下响应(response)

  • Acceptor向Proposer承诺保证不再接受任何编号小于N的提案。
  • 如果Acceptor已经接受过提案,那么就向Proposer反馈已经接受过的编号小于N的,但为最大编号的提案的值。

我们将该请求称为编号为N的Prepare请求。如果Proposer收到了半数以上的Acceptor的响应,那么它就可以生成编号为N,Value为V的提案[N,V]。这里的V是所有的响应中编号最大的提案的Value。如果所有的响应中都没有提案,那 么此时V就可以由Proposer 自己选择。生成提案后,Proposer将该提案发送给半数以上的Acceptor集合,并期望这些Acceptor能接受该提案。我们 称该请求为Accept请求。

Acceptor接受提案

刚刚讲解了Paxos算法中Proposer的处理逻辑,怎么去生成的提案,下面来看看Acceptor是如何批准提案的

根据刚刚的介绍,一个Acceptor可能会受到来自Proposer的两种请求,分别是Prepare请求和Accept请求,对这两 类请求作出响应的条件分别如下

  • Prepare请求:Acceptor可以在任何时候响应一个Prepare请求
  • Accept请求:在不违背Accept现有承诺的前提下,可以任意响应Accept请求

P1a:一个Acceptor只要尚未响应过任何编号大于N的Prepare请求,那么他就可以接受这个编号为N的提案。

算法优化

分别从Proposer和Acceptor对提案的生成和批准两方面来讲解了Paxos算法在提案选定过程中的算 法细节,同时也在提案的编号全局唯一的前提下,获得了一个提案选定算法,接下来我们再对这个初步算法做一个 小优化,尽可能的忽略Prepare请求

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/819c429750bf46d0b75d84908d76ce78~tplv-k3u1fbpfcp-zoom-1.image

如果Acceptor收到一个编号为N的Prepare请求在此之前它已经响应过编号大于N的Prepare请求。根据P1a,该 Acceptor不可能接受编号为N的提案。因此,该Acceptor可以忽略编号为N的Prepare请求。

通过这个优化,每个Acceptor只需要记住它已经批准的提案的最大编号以及它已经做出Prepare请求响应的提案的 最大编号,以便出现故障或节点重启的情况下,也能保证P2c的不变性,而对于Proposer来说,只要它可以保证不 会产生具有相同编号的提案,那么就可以丢弃任意的提案以及它所有的运行时状态信息

Paxos算法描述

综合前面的讲解,我们来对Paxos算法的提案选定过程进行下总结,那结合Proposer和Acceptor对提案的处理逻 辑,就可以得到类似于两阶段提交的算法执行过程

Paxos算法分为两个阶段。具体如下: https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/f70ca5f479734db29e0166dcd03f9761~tplv-k3u1fbpfcp-zoom-1.image

  • 阶段一

    • Proposer选择一个提案编号N,然后向半数以上的Acceptor发送编号为N的Prepare请求。
    • 如果一个Acceptor收到一个编号为N的Prepare请求,且N大于该Acceptor已经响应过的所有Prepare请求的编号,那么它就会将它已经接受过的编号最大的提案(如果有的话)作为响应反馈给Proposer,同时该Acceptor承诺不再接受任何编号小于N的提案。
  • 阶段二

    • 如果Proposer收到半数以上Acceptor对其发出的编号为N的Prepare请求的响应,那么它就会发送一个针对[N,V]提案的Accept请求给半数以上的Acceptor。注意:V就是收到的响应中编号最大的提案的value,如果 响应中不包含任何提案,那么V就由Proposer自己决定。

    • 如果Acceptor收到一个针对编号为N的提案的Accept请求,只要该Acceptor没有对编号大于N的Prepare请求做出过响应,它就接受该提案。

Learner学习被选定的value

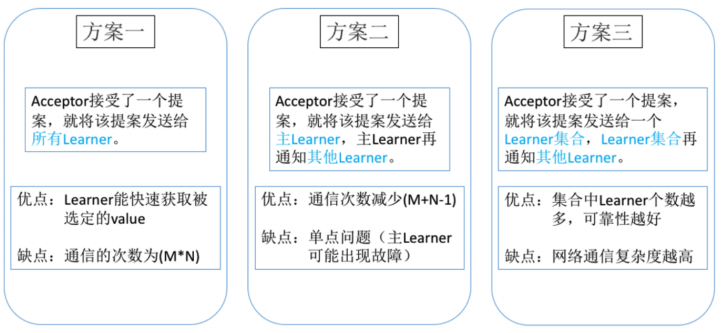

方案一:Learner获取一个已经被选定的提案的前提是,该提案已经被半数以上的Acceptor批准,因此,最简单的 做法就是一旦Acceptor批准了一个提案,就将该提案发送给所有的Learner 很显然,这种做法虽然可以让Learner尽快地获取被选定的提案,但是却需要让每个Acceptor与所有的Learner逐 个进行一次通信,通信的次数至少为二者个数的乘积

方案二:另一种可行的方案是,我们可以让所有的Acceptor将它们对提案的批准情况,统一发送给一个特定的Learner(称 为主Learner), 各个Learner之间可以通过消息通信来互相感知提案的选定情况,基于这样的前提,当主Learner 被通知一个提案已经被选定时,它会负责通知其他的learner 在这种方案中,Acceptor首先会将得到批准的提案发送给主Learner,再由其同步给其他Learner.因此较方案一而 言,方案二虽然需要多一个步骤才能将提案通知到所有的learner,但其通信次数却大大减少了,通常只是 Acceptor和Learner的个数总和,但同时,该方案引入了一个新的不稳定因素:主Learner随时可能出现故障

方案三:在讲解方案二的时候,我们提到,方案二最大的问题在于主Learner存在单点问题,即主Learner随时可能出现故 障,因此,对方案二进行改进,可以将主Learner的范围扩大,即Acceptor可以将批准的提案发送给一个特定的 Learner集合,该集合中每个Learner都可以在一个提案被选定后通知其他的Learner。这个Learner集合中的 Learner个数越多,可靠性就越好,但同时网络通信的复杂度也就越高.


如何保证Paxos算法的活性

根据前面的内容讲解,我们已经基本上了解了Paxos算法的核心逻辑,那接下来再来看看Paxos算法在实际过程中 的一些细节 活性:最终一定会发生的事情:最终一定要选定value

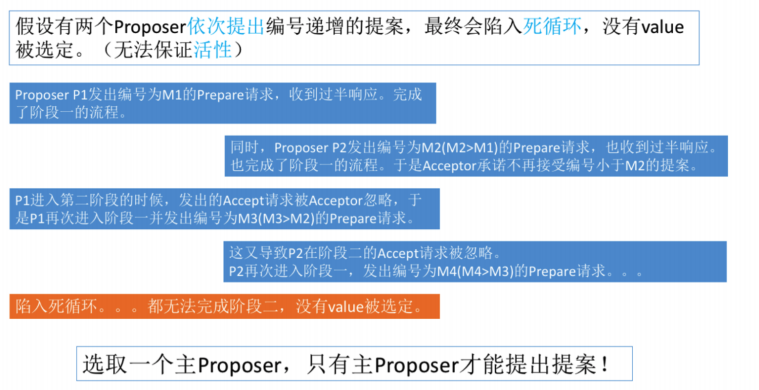

假设存在这样一种极端情况,有两个Proposer依次提出了一系列编号递增的提案,导致最终陷入死循环,没有 value被选定,具体流程如下: img

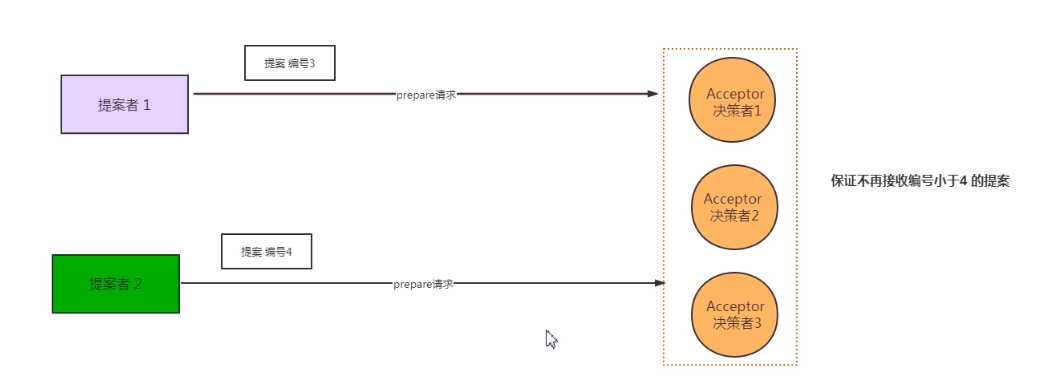

img 下面来详细描述下这个场景:

  • 提案者1 发出编号为1的Prepare请求,收到过半请求,完成阶段一流程 –> 【决策者集群保证不再接受编号小于1的提案】
  • 提案者2 发出编号为2的Prepare请求,收到过半请求,完成阶段一流程 –> 【决策者集群保证不再接受编号小于2的提案】
  • 提案者1 进入第二阶段的时候【提案为1】,发送的Accept请求被Acceptor忽略
  • 提案者1 发出编号为3的Prepare请求,收到过半请求,完成阶段一流程 –> 【决策者集群保证不再接受编号小于3的提案】
  • 提案者2 进入第二阶段的时候【提案为2 】,发送的Accept请求被Acceptor忽略
  • ……进入死循环中

解决:通过选取主Proposer,并规定只有主Proposer才能提出议案。这样一来只要主Proposer和过半的Acceptor 能够正常进行网络通信,那么但凡主Proposer提出一个编号更高的提案,该提案终将会被批准,这样通过选择一个 主Proposer,整套Paxos算法就能够保持活性

2. 分布式理论:一致性算法 Raft

Raft 是一种为了管理复制日志的一致性算法 。 Raft提供了和Paxos算法相同的功能和性能,但是它的算法结构和Paxos不同。Raft算法更加容易理解并且更容易构建实际的系统。分解成了3模块: 领导人选举,日志复制,安全性;Raft算法分为两个阶段,首先是选举过程,然后在选举出来的领导人带领进行正常操作,比如日志复制等。

领导人Leader选举

做法:Raft 通过选举一个领导人,然后给予他全部的管理复制日志的责任来实现一致性。 在Raft中,任何时候一个服务器都可以扮演下面的角色之一:

  • 领导者(leader):处理客户端交互,日志复制等动作,一般一次只有一个领导者
  • 候选者(candidate):候选者就是在选举过程中提名自己的实体,一旦选举成功,则成为领导者
  • 跟随者(follower):类似选民,完全被动的角色,这样的服务器等待被通知投票

而影响他们身份变化的则是 选举。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/16b28da0e98f4468975ba2b51271c919~tplv-k3u1fbpfcp-zoom-1.image

Raft使用心跳机制来触发选举

  • 当server启动时,初始状态都是follower。
  • 每一个server都有一个定时器,超时时间为election timeout(一般为150-300ms)
    • 如果在超时时间内,收到来自领导者或者候选者的任何消息,重启定时器
    • 如果到达了超时时间,还没有收到其他领导发过来的消息,会认为现在就没有领导,它就开始一次选举,就开始向别的服务器发送消息,让他们投自己一票。

thesecretlivesofdata.com/raft/ 动画演示

节点异常

集群中各个节点的状态随时都有可能发生变化。从实际的变化上来分类的话,节点的异常大致可以分为四种类型:

  • leader 不可用;
  • follower 不可用;
  • 多个 candidate 或多个 leader;
  • 新节点加入集群。
leader 不可用

下面将说明当集群中的 leader 节点不可用时,raft 集群是如何应对的。

➢ 一般情况下,leader 节点定时发送 heartbeat 到 follower 节点。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/bb5d47699bc148119aadf0d555b3d3b5~tplv-k3u1fbpfcp-zoom-1.image

➢ 由于某些异常导致 leader 不再发送 heartbeat ,或 follower 无法收到 heartbeat 。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/6fdf6509439641a3ab58091b09415b8e~tplv-k3u1fbpfcp-zoom-1.image

➢ 当某一 follower 发生 election timeout 时,其状态变更为 candidate,并向其他 follower 发起投票。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/92ebcc0e21054e3987064156685e2eee~tplv-k3u1fbpfcp-zoom-1.image

➢ 当超过半数的 follower 接受投票后,这一节点将成为新的 leader,leader 的步进数加 1 并开始向 follower 同 步日志。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/f392dc714a834f1aa758c60d63b16ce7~tplv-k3u1fbpfcp-zoom-1.image

➢ 当一段时间之后,如果之前的 leader 再次加入集群,则两个 leader 比较彼此的步进数步进数低的 leader 将 切换自己的状态为 follower。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/808e0dabb56c43db9ea4d5e2eeb173ff~tplv-k3u1fbpfcp-zoom-1.image

➢ 较早前 leader 中不一致的日志将被清除,并与现有 leader 中的日志保持一致。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/7e4cf3847fad4a2a8e01f7bc8890e48b~tplv-k3u1fbpfcp-zoom-1.image

follower 节点不可用

follower 节点不可用的情况相对容易解决。因为集群中的日志内容始终是从 leader 节点同步的,只要这一节点再次加入集群时重新从 leader 节点处复制日志即可

➢ 集群中的某个 follower 节点发生异常,不再同步日志以及接收 heartbeat

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/e495806909c645bea55d0448ed959bc1~tplv-k3u1fbpfcp-zoom-1.image

➢ 经过一段时间之后,原来的 follower 节点重新加入集群。这个时候他很懵逼,究竟发生了什么?我是谁,我在哪里?

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/d17550c4847e42da9b14989443f723d4~tplv-k3u1fbpfcp-zoom-1.image

➢ 这一节点的日志将从当时的 leader 处同步。直接认当前的君主为王就行了,别的也不考虑这么多

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/626a69c3d9b8412ab0ef75128e5031dd~tplv-k3u1fbpfcp-zoom-1.image

日志复制(保证数据一致性)

Leader选出后,就开始接收客户端的请求。Leader把请求作为日志条目(Log entries)加入到它的日志中, 然后并行的向其他服务器发起 AppendEntries RPC复制日志条目。当这条日志被复制到大多数服务器上,Leader 将这条日志应用到它的状态机并向客户端返回执行结果。

https://lddpicture.oss-cn-beijing.aliyuncs.com/picture/c9326506c4694dab8a8dc9dce0d26b33~tplv-k3u1fbpfcp-zoom-1.image

  • 客户端的每一个请求都包含被复制状态机执行的指令

  • leader把这个指令作为一条新的日志条目添加到日志中,然后并行发起 RPC 给其他的服务器,让他们复制这条信息。

  • 跟随者响应ACK,如果 follower 宕机或者运行缓慢或者丢包,leader会不断的重试,直到所有的 follower 最终都复制了所有的日志条目

  • 通知所有的Follower提交日志,同时领导人提交这条日志到自己的状态机中,并返回给客户端。

直到第四步骤,整个事务才会达成。中间任何一个步骤发生故障,都不会影响日志一致性
